Guide des fixations en acier inoxydable : explication des boulons hexagonaux, des écrous, des vis et des rondelles plates

Que sont Attaches en acier inoxydable et pourquoi sont-ils importants ?

Les attaches en acier inoxydable sont des composants mécaniques utilisés pour assembler, sécuriser ou positionner deux ou plusieurs pièces ensemble. Ce qui les distingue des fixations standard en acier au carbone est leur composition : elles contiennent un minimum de 10,5 % de chrome, qui réagit avec l'oxygène pour former une couche d'oxyde passive à la surface. Ce film invisible s'auto-répare en permanence, conférant aux fixations en acier inoxydable une résistance exceptionnelle à la rouille, à la corrosion et aux taches dans un large éventail d'environnements. Que vous travailliez dans la construction maritime, la transformation alimentaire, les usines chimiques, l'architecture extérieure ou les applications domestiques quotidiennes, les fixations en acier inoxydable offrent une fiabilité à long terme que d'autres matériaux ne peuvent tout simplement pas égaler.

Les nuances les plus couramment utilisées pour les fixations en acier inoxydable sont 304 et 316. La nuance 304 convient aux applications générales, notamment la construction intérieure, les machines et une utilisation légère en extérieur. Le grade 316 contient du molybdène, qui améliore sa résistance aux chlorures et à l'eau salée, ce qui en fait le choix privilégié pour les environnements côtiers, marins et chimiques. Comprendre ces qualités vous aide à sélectionner la bonne fixation pour le bon travail — une décision qui affecte directement la longévité et la sécurité de votre assemblage.

Boulons à tête hexagonale en acier inoxydable : Structure, normes et sélection

Les boulons à tête hexagonale en acier inoxydable, communément appelés boulons hexagonaux, sont l'une des fixations les plus largement utilisées dans les environnements industriels et de construction. Ils comportent une tête à six côtés qui permet un serrage facile avec une clé ou une douille, une tige entièrement ou partiellement filetée et sont conçus pour être utilisés avec un écrou ou un trou fileté. La tête hexagonale offre une grande surface d'appui et supporte un couple important sans endommager la tête de fixation. C'est pourquoi les boulons hexagonaux sont choisis pour les connexions structurelles à haute résistance.

Ces boulons sont fabriqués selon les normes internationales telles que ISO 4014 (partiellement fileté), ISO 4017 (entièrement fileté), DIN 931 et DIN 933. En Amérique du Nonnrd, ASME B18.2.1 régit les boulons hexagonaux de la série en pouces. Lors de la sélection de boulons hexagonaux en acier inoxydable, vous devez prendre en compte le type de filetage (métrique ou impérial), le diamètre, le pas de filetage et la longueur. Un boulon trop court n'engagera pas suffisamment de filetages pour un joint sécurisé ; celui qui est trop long peut dépasser de manière dangereuse ou interférer avec les composants adjacents.

Applications courantes des boulons hexagonaux en acier inoxydable

• Assemblages de structures en acier dans les ponts et les bâtiments exposés aux intempéries
• Aménagement de pont marin, construction de bateaux et construction de quais
• Équipements de transformation des aliments et des boissons nécessitant des conditions sanitaires
• Brides de tuyauterie et récipients sous pression pour usines chimiques
• Systèmes CVC et enceintes mécaniques extérieures

Écrous hexagonaux et écrous standards en acier inoxydable : différences et utilisations

Les écrous hexagonaux en acier inoxydable sont le pendant standard des boulons hexagonaux. Ils comportent un filetage interne et un extérieur à six côtés qui permet un serrage avec une clé. Disponibles en variantes pleine hauteur (standard) et fines/bloquées, les écrous hexagonaux sont produits selon les normes ISO 4032, ISO 4033, DIN 934 et d'autres normes équivalentes. Lorsqu'ils sont associés à un boulon hexagonal en acier inoxydable, ils créent un joint boulonné complet et résistant à la corrosion, adapté aux conditions exigeantes.

Au-delà de l'écrou hexagonal traditionnel, les écrous en acier inoxydable se présentent sous plusieurs formes spécialisées, chacune conçue pour des besoins de performances spécifiques. Les contre-écrous à insert en nylon (équivalent à la norme ISO 7042) utilisent un collier en nylon pour résister au desserrage induit par les vibrations, une caractéristique essentielle dans les applications automobiles et de machines. Les écrous à bride intègrent une bride intégrée en forme de rondelle qui répartit la charge sur une zone plus large, réduisant ainsi le besoin d'une rondelle séparée. Les écrous borgnes (écrous borgnes) recouvrent les extrémités des boulons exposées à des fins esthétiques et pour éviter d'endommager le filetage. Comprendre quel type d’écrou utiliser est tout aussi important que choisir le bon boulon.

Types d'écrous en acier inoxydable en un coup d'œil

Vis en acier inoxydable : choisir la bonne tête et le bon type d'entraînement

Les vis en acier inoxydable diffèrent des boulons dans la mesure où elles sont généralement conçues pour être enfoncées directement dans un matériau sans nécessiter d'écrou. Ils sont disponibles dans une grande variété de styles de tête et de types d'entraînement, chacun offrant des avantages spécifiques en fonction de l'application. La décision la plus importante lors de la sélection des vis en acier inoxydable consiste à adapter le style de tête et le type d'entraînement à l'environnement d'installation, aux exigences de charge et à l'apparence souhaitée.

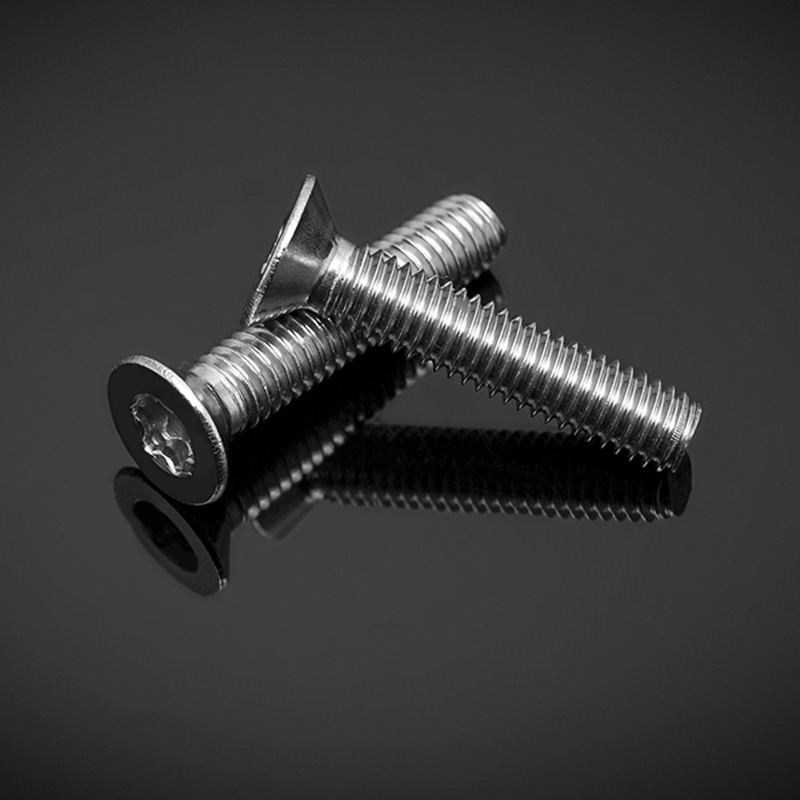

Les vis à tête cylindrique offrent un dessus arrondi à profil bas avec une large surface d'appui, ce qui les rend adaptées aux travaux d'assemblage général. Les vis à tête fraisée (à tête plate) affleurent la surface du matériau – essentielles pour les applications où les têtes saillantes créeraient des risques pour la sécurité ou interféreraient avec les pièces mobiles. Les vis à tête bombée ont une tête extra-large et à profil bas pour une utilisation dans des matériaux fins ou souples. Pour les applications extérieures en bois, les vis autotaraudeuses en acier inoxydable à tête trompette sont couramment utilisées pour fixer les terrasses, les parements et les clôtures, car elles resserrent le matériau de surface sans le fissurer.

Types de lecteurs et quand les utiliser

• Phillips (PH): Le type de lecteur le plus répandu dans le monde. Facile à utiliser avec des outils électriques mais sujet au glissement (glissement) sous un couple élevé.
• Fendu : Conception simple à emplacement unique. Préféré dans les applications de précision à faible couple et dans l'entretien des machines anciennes.
• Torx (TX / Étoile) : Entraînement étoile à six branches avec transfert de couple supérieur et sortie de came minimale. Idéal pour les montages/démontages à haute résistance ou répétés.
• Pozidriv (PZ): Un design Phillips amélioré offrant un meilleur engagement des embouts. Norme en matière de construction et de menuiserie européenne.
• Douille hexagonale (Allen) : Lecteur hexagonal interne à utiliser avec des clés Allen ou des embouts hexagonaux. Courant dans les applications de machines, de meubles et de fixations dissimulées.

Une remarque importante lors de l’utilisation de vis en inox : le risque de grippage est réel. Le grippage se produit lorsque les filetages d'une vis et d'un écrou en acier inoxydable se grippent en raison de la friction et de la chaleur générée lors du serrage, rendant le démontage presque impossible sans casser la fixation. Pour éviter le grippage, appliquez toujours un lubrifiant antigrippant ou utilisez des fixations de différentes qualités d'acier inoxydable (par exemple, un boulon 316 avec un écrou 304). La réduction de la vitesse de serrage réduit également considérablement le risque de grippage.

Rondelles plates en acier inoxydable : répartition de la charge et protection des surfaces

Une rondelle plate en acier inoxydable est une fine plaque en forme de disque avec un trou central dimensionné pour s'adapter à une tige de boulon ou de vis. Bien qu’il puisse sembler être un accessoire mineur, son rôle dans une articulation fixée est fonctionnellement important. Les rondelles plates répartissent la charge de serrage d'un écrou ou d'une tête de boulon sur une plus grande surface, ce qui empêche la fixation de tirer à travers des matériaux plus mous et réduit les dommages de surface sur la partie serrée. Ceci est particulièrement important lors de la fixation dans du bois, du plastique, de l'aluminium ou d'autres matériaux plus tendres que l'acier inoxydable.

Les rondelles plates en acier inoxydable protègent également la finition de surface du matériau assemblé. Lorsqu’une tête d’écrou ou de boulon tourne directement sur une surface peinte ou polie, cela provoque des rayures et des rayures. Une rondelle plate entre la tête de fixation et la surface élimine ces dommages. Dans les applications électriques, la rondelle sert également d'espace isolant lorsqu'elle est utilisée avec des rondelles en nylon ou en caoutchouc en dessous. Les rondelles plates en acier inoxydable standard sont produites selon les normes DIN 125A, ISO 7089 et ISO 7090 (avec chanfrein), avec des tailles allant de M2 ​​à M64 en tailles impériales métriques et équivalentes.

Quand utiliser des rondelles plates

• Sous les têtes de boulons et les écrous lors de la fixation dans le bois, les composites ou les métaux mous
• Sur des trous surdimensionnés ou oblongs où la tête du boulon passerait autrement
• Pour protéger les surfaces polies ou peintes des dommages de contact lors du serrage
• En combinaison avec des rondelles à ressort (de blocage) pour fournir une surface d'appui plate pour la rondelle de blocage
• Dans les raccords de tuyaux à bride pour créer une assise uniforme du joint sur la face de la bride

Comment faire correspondre les composants de fixation en acier inoxydable pour un assemblage complet

La sélection des composants de fixation individuels ne représente que la moitié de la tâche : les assembler correctement dans un joint complet et fiable nécessite une qualité de boulon, une qualité d'écrou, une taille de rondelle et une préparation de surface assorties. Une inadéquation de l’un de ces éléments peut entraîner une défaillance des joints, de la corrosion ou des difficultés lors de la maintenance. Les directives pratiques suivantes vous aideront à garantir que vos ensembles de fixations en acier inoxydable fonctionnent comme prévu tout au long de leur durée de vie.

Tout d’abord, faites correspondre la qualité de tous les composants. Si vous utilisez un boulon hexagonal en acier inoxydable 316, utilisez des écrous et des rondelles en acier inoxydable 316. Le mélange des qualités ne provoque pas nécessairement une défaillance immédiate, mais peut créer une différence de potentiel galvanique ou une résistance à la corrosion incohérente qui affaiblit le joint au fil du temps. Deuxièmement, vérifiez la compatibilité des filetages : le boulon et l'écrou doivent utiliser la même norme de filetage (métrique ou impérial UNC/UNF) et le même pas. Un boulon métrique M10 avec un pas de 1,5 mm nécessite un écrou avec les mêmes spécifications : un filetage croisé avec un écrou incorrect détruira les deux composants.

Troisièmement, dimensionnez correctement votre rondelle plate. Le diamètre intérieur de la rondelle doit être juste assez grand pour passer sur la tige du boulon sans jeu excessif, tandis que le diamètre extérieur doit être adapté à la charge distribuée. Les rondelles standard DIN 125 conviennent à la plupart des applications, mais les applications lourdes ou structurelles peuvent nécessiter des rondelles de grande série avec un diamètre extérieur nettement plus grand. Enfin, appliquez toujours le couple correct à l'aide d'une clé dynamométrique calibrée : un serrage excessif des fixations en acier inoxydable risque de se gripper et de dénuder les filetages, tandis qu'un serrage insuffisant crée un desserrage sous l'effet des vibrations ou des charges dynamiques.

Comparaison des qualités de fixation en acier inoxydable : 304 contre 316 contre A2 contre A4

Les désignations de qualité des fixations en acier inoxydable peuvent prêter à confusion, notamment parce que le même matériau est désigné par des noms différents dans différentes normes. La norme ISO 3506 classe les fixations en acier inoxydable comme A2 (équivalent à 304) et A4 (équivalent à 316), avec les classes de propriétés 50, 70 et 80 indiquant les niveaux de résistance à la traction. Les normes américaines font généralement référence directement aux nuances d'alliage AISI (304, 316). Comprendre ces équivalences évite des erreurs de spécification coûteuses.

Pour la plupart des applications de construction commerciale et d'ingénierie générale, les fixations A2-70 (304) offrent un excellent équilibre entre résistance à la corrosion, résistance et rentabilité. Dans les environnements exposés à l'eau salée, aux produits chimiques acides ou à l'eau chlorée, comme les abords des piscines, les plates-formes offshore ou les usines pharmaceutiques, A4-70 ou A4-80 (316) doit toujours être spécifié. L'utilisation de fixations A2 dans des environnements riches en chlorures entraînera une corrosion par piqûre et une éventuelle rupture des joints, quelle que soit la qualité de l'assemblage des composants.

Entretien et inspection des ensembles de fixations en acier inoxydable

L'un des avantages des fixations en acier inoxydable est leur faible besoin d'entretien par rapport aux alternatives en acier au carbone plaqué ou peint. Cependant, « faible entretien » ne signifie pas « zéro entretien ». Une inspection périodique est essentielle, en particulier dans les applications structurelles, critiques pour la sécurité ou à fortes vibrations. L'inspection visuelle doit rechercher des signes de rouille en surface (qui peuvent indiquer une contamination par des outils en acier au carbone à proximité ou des particules incrustées dans la surface), une corrosion caverneuse dans les joints serrés et toute fissuration ou déformation visible sous la tête du boulon ou de l'écrou.

Si des taches de rouille apparaissent sur une fixation en acier inoxydable par ailleurs saine, cela est souvent dû à une contamination libre du fer provenant d'outils en acier au carbone, de poussière de meulage ou d'un contact avec des surfaces en acier au carbone. Cela peut être corrigé par passivation – nettoyage avec une solution d’acide citrique ou nitrique qui élimine la contamination par le fer et restaure la couche d’oxyde protectrice. Pour les assemblages périodiquement démontés, inspectez toujours soigneusement les filetages pour détecter tout dommage grippé avant le remontage et remplacez toutes les fixations présentant des filetages déformés ou grippés. La réutilisation de fixations grippées augmente considérablement le risque de défaillance en service et de dénudage des filetages.

Des contrôles de couple sont recommandés après la période de service initiale dans les applications sujettes aux vibrations, car les fixations en acier inoxydable peuvent subir un léger relâchement (encastrement) au niveau de l'interface du joint au début du service. Un nouveau serrage à la valeur spécifiée après 24 à 48 heures de fonctionnement garantit que le joint reste correctement serré. Pour les installations permanentes qui ne seront pas régulièrement inspectées, envisagez d'utiliser des composés de freinage filetés adaptés à l'acier inoxydable ou investissez dans des fonctionnalités de verrouillage mécanique telles que des écrous à couple dominant pour maintenir la charge de serrage à long terme.
